PingLive Sonar Setup Guide: Инструкции по питанию и подключению
Варианты подключения

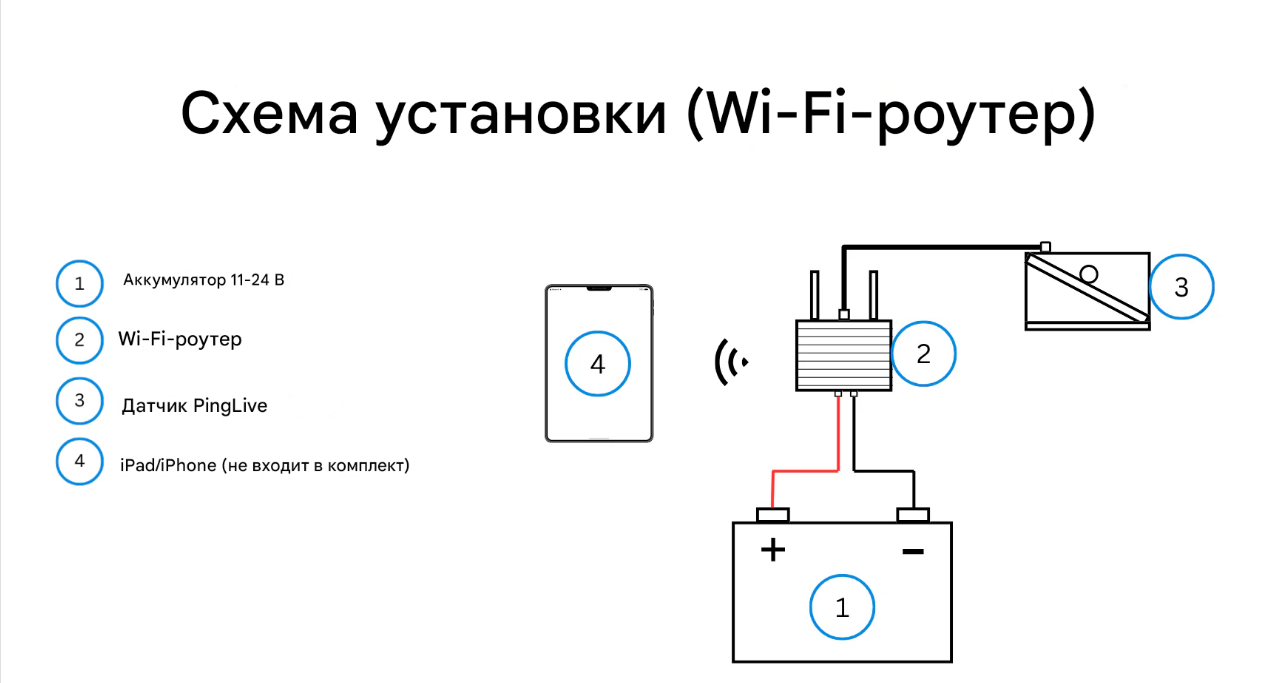

A) Беспроводное подключение через Wi-Fi роутер
Совместимость с Wi-Fi роутером
| Устройство | Модель | Год выпуска | Тип порта |
|---|---|---|---|
| iPad Pro | 11-дюймовый, 12.9-дюймовый | 2018 и новее | Wi-Fi |
| iPad Air | 3-го поколения и новее | 2019 и новее | Wi-Fi |
| iPad | 8-го поколения и новее | 2020 и новее | Wi-Fi |
| iPad Mini | 5-го поколения и новее | 2019 и новее | Wi-Fi |
| iPhone | iPhone 11 серии и новее | 2019 и новее | Wi-Fi |
Инструкции по подключению:
- Подключите трансдьюсер к Wi-Fi модулю.
- Запитайте Wi-Fi модуль, подключив его к аккумулятору.
- Подключитесь к Wi-Fi сети на вашем iPhone/iPad:
- SSID: Accuphy_Router_One
- Пароль: 12345678
- После подключения система готова к использованию.

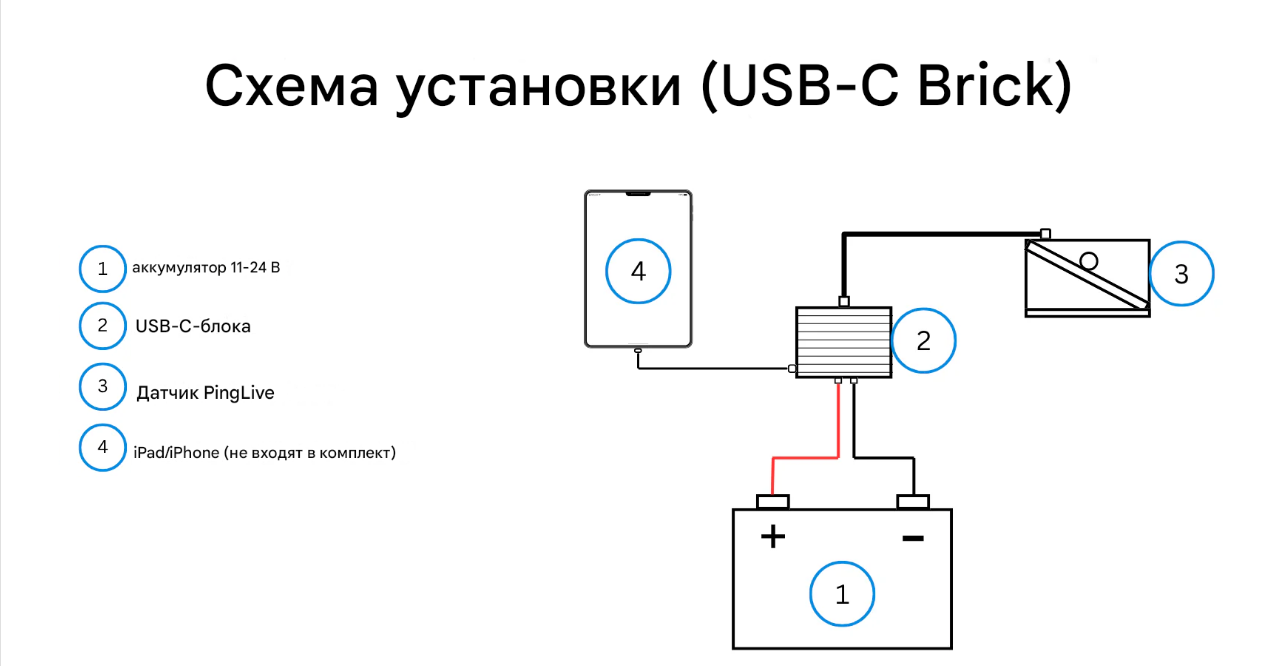

B) Проводное подключение через USB-C (блок интерфейса сонара)
Требования к совместимости:
| Устройство | Модель | Год выпуска | Тип порта |
|---|---|---|---|
| iPad Pro | 11-дюймовый, 12.9-дюймовый | 2018 и новее | USB-C |
| iPad Air | 4-го поколения и новее | 2020 и новее | USB-C |
| iPad | 10-го поколения и новее | 2022 и новее | USB-C |
| iPad Mini | 6-го поколения | 2021 и новее | USB-C |
| iPhone | iPhone 15 серии | 2023 и новее | USB-C |
Инструкции по проводному подключению
- Подключите кабель USB-C к вашему iPhone/iPad.
- Отключите Wi-Fi на устройстве.
- Откройте Настройки и перейдите в раздел [Ethernet].
- Выберите интерфейс Ethernet (10/100/1000 Мбит/с).
- Настройте параметры IP вручную:
- Нажмите [Настроить IP] → Выберите [Вручную]
- Введите следующие данные:
- IP-адрес: 192.168.10.88
- Маска подсети: 255.255.255.0
- Нажмите [Сохранить], чтобы применить настройки.
Требования к питанию
- Диапазон входного напряжения Wi-Fi роутера: 11–24 В
- Минимальная сила тока: 5 А
Ваш PingLive Sonar готов к использованию!
